告别“喇叭口”与精度失准，迈途斜拉卡盘如何重塑夹持稳定性？

在精密加工领域，卡盘的稳定性直接决定了工件的品质与合格率。许多厂家都曾遇到过这样的困扰：加工出的工件端面平行度总差那么几个丝，或者使用一段时间后卡盘出现“喇叭口”现象，导致废品率飙升。

为什么传统的卡盘容易产生这些问题？迈途斜拉卡盘又是如何通过技术革新解决这些弊端的？ 本文将为您深度解析。

许多传统卡盘采用T型块径向水平槽配合结构。这种结构在夹紧时主要提供径向力，缺乏轴向拉力。由于卡爪与卡盘体滑槽之间不可避免存在间隙，当受力方向与实际工作方向产生偏差时，卡爪前端容易向外扩张，这就形成了我们常说的“喇叭口”现象。

一旦出现喇叭口，工件装夹后轴线与主轴轴线难以重合，直接导致加工端面与定位基准面的平行度超标。传统结构无法实现后拉承靠，工件在加工过程中容易“浮起”，精度自然无从谈起。

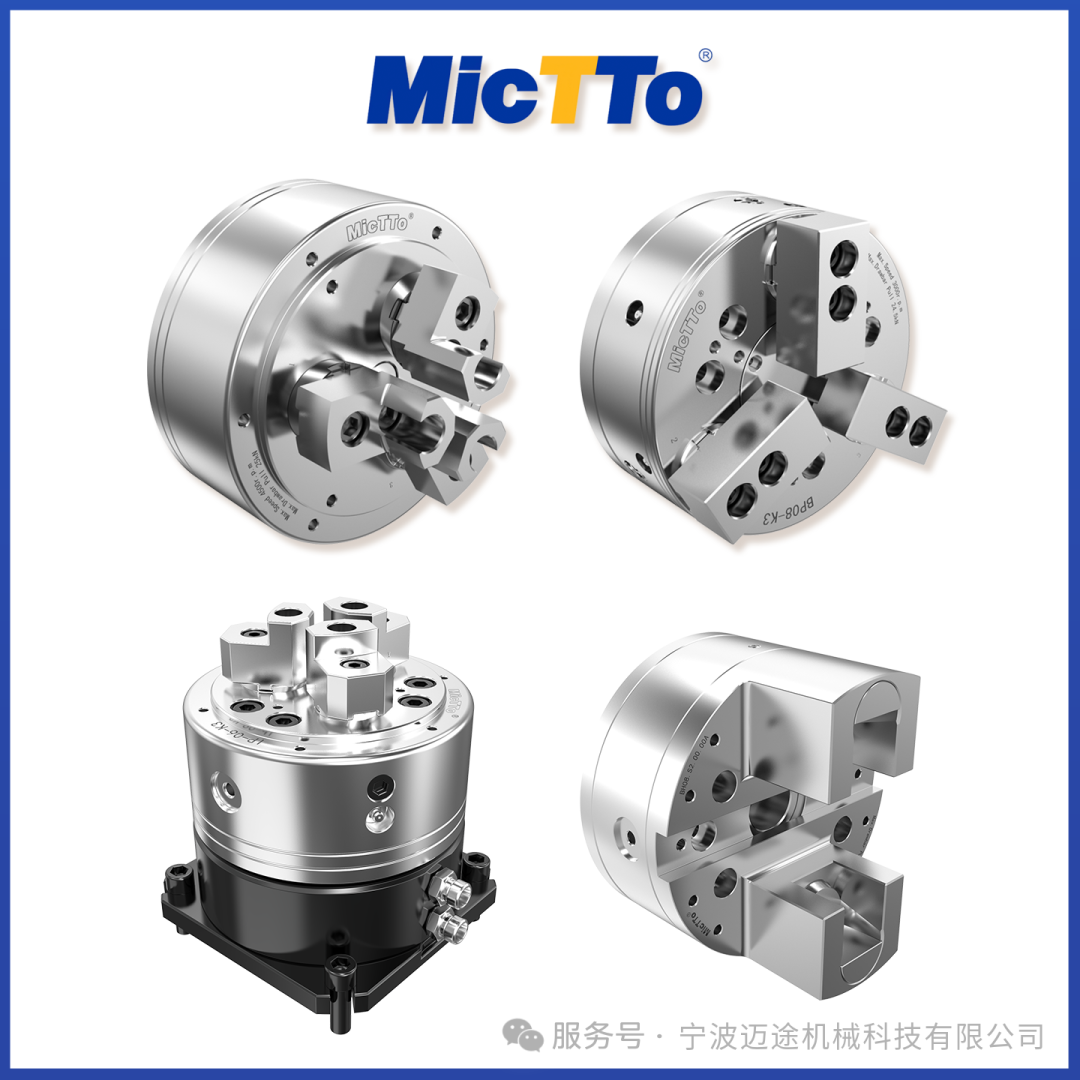

迈途研发的斜拉卡盘，从结构设计上彻底颠覆了传统夹持逻辑。其核心优势在于斜面导向机构与一体式传动结构：

1. 夹持稳定，杜绝“喇叭口”
 迈途斜拉卡盘采用斜导柱全包式柱面受力与斜锥面结构。当夹紧动作执行时，卡爪在径向夹紧的同时产生轴向的后拉力，使工件牢牢紧贴基准面（靠山）。这种设计不仅消除了传统T型块结构的间隙弊病，且径向、轴向均可受力，从根本上杜绝了喇叭口现象的产生。

2. 高平行度保障
 由于夹持时工件被强力后拉紧贴定位面，有效保证了靠山面与加工面之间的0.02mm平行度要求。即使面对薄壁件或不规则形状工件，也能实现稳定装夹，这是传统水平径向夹紧方案难以企及的。

除了核心的斜拉结构，迈途在细节设计上同样展现了极高的工艺水准：

• 高精高效：一体式传动结构传动效率高，受力均衡，具备高夹持精度及重复精度，有效提升良品率。

• 坚固耐用：导向面经过加硬处理，使用寿命更长；配合特殊密封结构，有效避免铁屑和杂质侵入，降低维护成本。

• 灵活适配自动化：卡爪拆装便捷，可快速更换，大幅提高产品换型效率。同时，可叠加中心出水或气密检测功能，完美适配精密自动化生产需求。

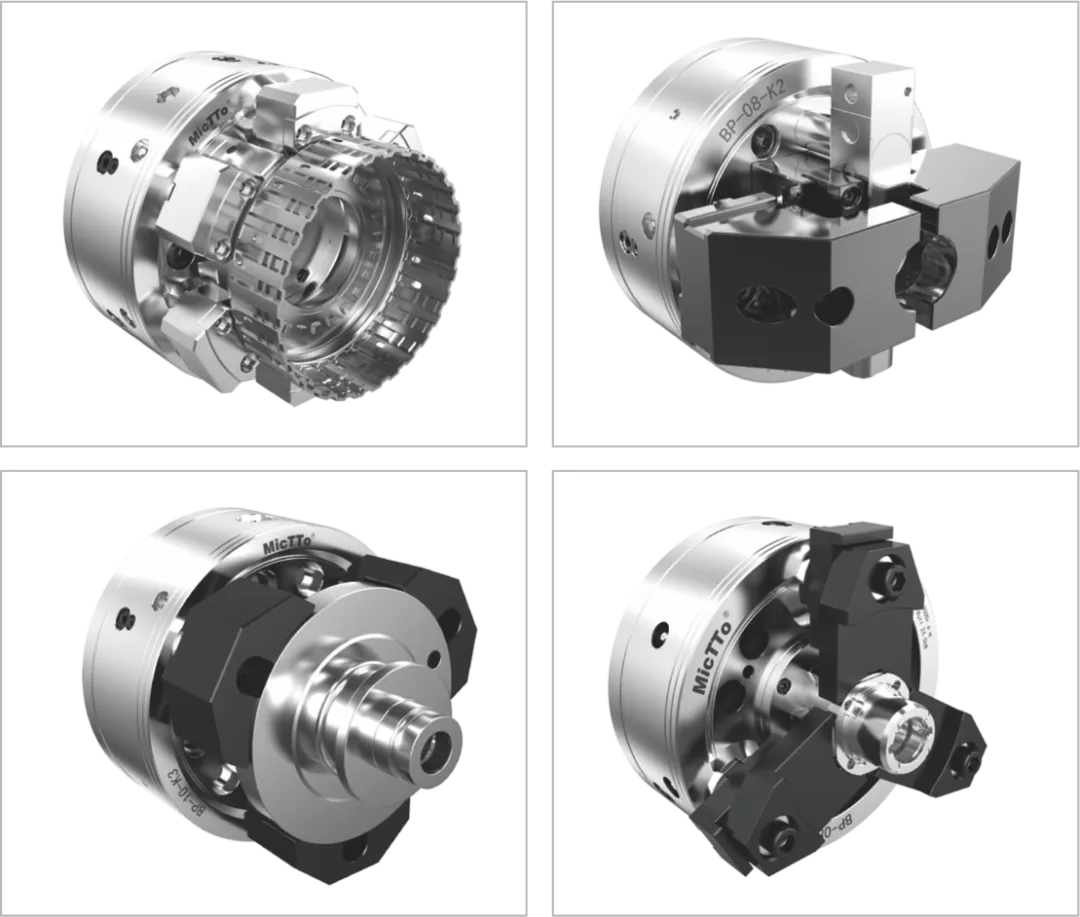

迈途为众多厂家提供多样化的夹持方案，覆盖多种工况。为方便您选型，特梳理斜拉系列常见夹持范围与结构：

• 按夹持方式分类：

  外夹式：具备外夹两爪、后靠山两爪、外夹三爪、外夹六爪等多种形式，适用于轴类、盘类、环类等外圆夹持。

  内涨式：提供内涨三爪，适用于环类、套类、管类的内孔定位夹持。

• 按设备布局分类：

  立式斜拉与卧式斜拉，适配不同机床主轴方向。

• 夹持范围参考：

  不同规格型号覆盖从φ20mm至φ380mm及更宽泛的夹持直径范围。

  根据工件尺寸与定位方式，可选择标准三爪或特殊六爪结构，实现稳定后拉与强力夹持的完美结合。
